5 axe CNC Bridge Machine de ferăstrău

Provincia Fujian Hualong Machinery Co., Ltd este unul dintre cei mai importanți producători de mașini și furnizori de mașini de ferăstrău CNC cu 5 axe CNC din China. Bine ați venit pentru a cumpăra o mașină de ferăstrău CNC CNC de 5 axe de înaltă calitate de vânzare aici de la fabrica noastră. Pentru consultarea prețurilor, contactați -ne.

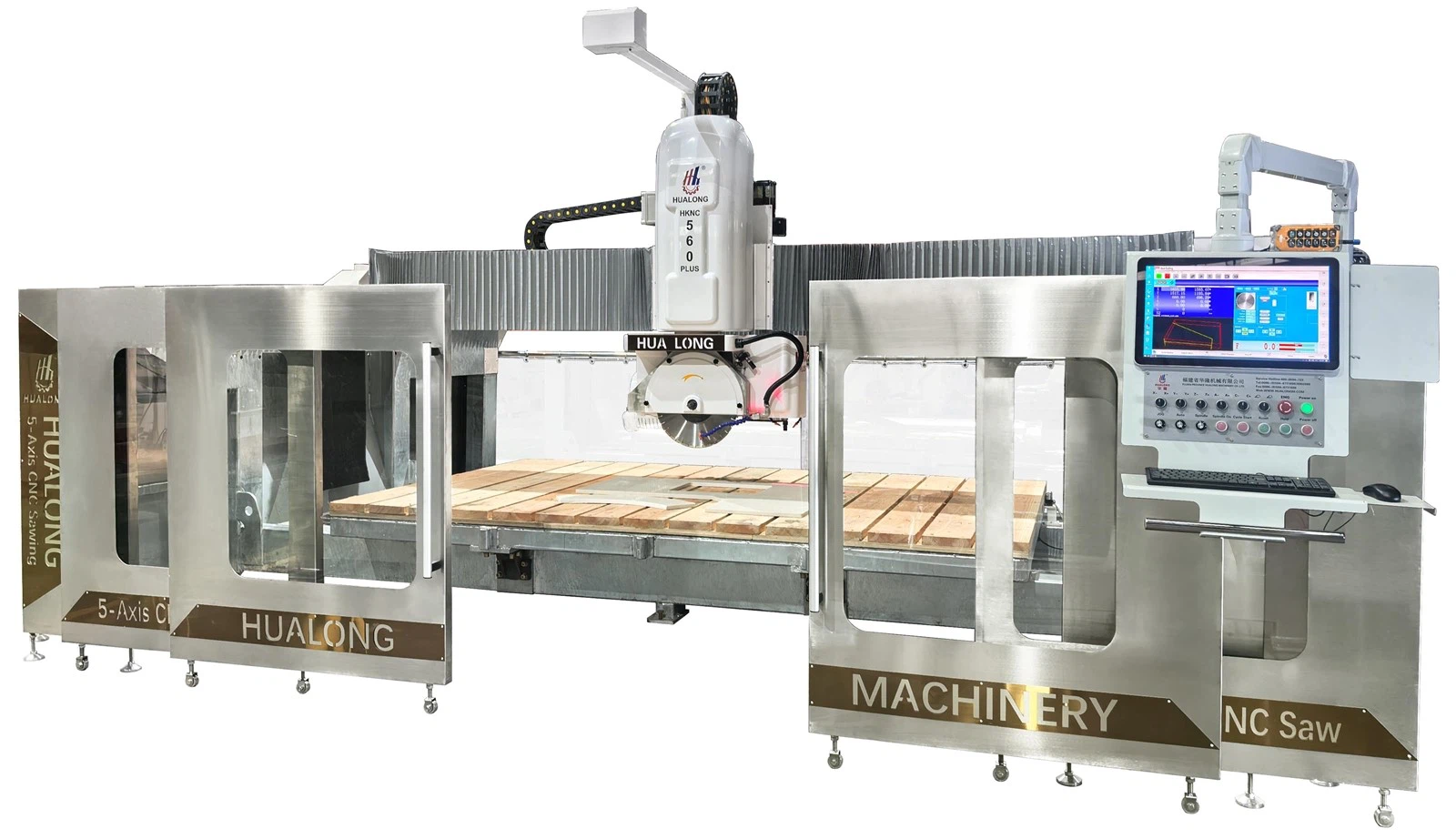

HKNC - 500plus - Bridge Saw 5 Axis Mono-Block Stone CNC Machine de tăiere

HKNC - 500plus este echipat cu un control de interpolare cu cinci axe și este o mașină de tăiere, modelare și gravură multifuncțională de piatră CNC, concepută special pentru a răspunde nevoilor atelierului. Prezintă o funcționare simplă și o versatilitate extremă, reducând în același timp costurile de investiții. Este utilizat pe scară largă pentru tăierea plăcilor și a blocurilor atât din piatră naturală, cât și sintetică, și ceramică.

Funcții:
* Faceți tăietură verticală, înclinată și orizontală cu lama de disc
* Tăiați curbele cu tăierea conturului
* Mașină cu instrumentul de bază, cum ar fi forajul, moara de capăt și roata de excavare
* Rutare incrementală pentru tăierea chiuvetei, profilarea și gravura

Potriviți aceste capacități cu sistemul Italian ESA CNC, servo -motoare digitale și software de desen CAD CAM pentru a face cu ușurință tot felul de reduceri. HKNC-500PLUS poate fi, de asemenea, echipat cu un manipulator de vid pentru mutarea automată a plăcilor pentru a optimiza utilizarea piesei de lucru în timpul procesului de tăiere.

Captarea imaginii de placă:

Aplicația este capabilă să achiziționeze și să prelucreze fotografii cu placa prin corectarea distorsiunii lentilelor și efectuarea ajustărilor. Folosind imaginile obținute, formele pot fi aranjate pe placă pentru a evita defectele materiale și pentru a identifica texturi care au nevoie de procesare; De asemenea, poate evalua geometria marginilor plăcii ..



Desen și design:



Formele care trebuie procesate pot fi definite în mai multe moduri: utilizarea instrumentelor CAD 2D; prin importul fișierelor DXF/DWG care extrag automat informațiile din fotografii (folosind un modul de digitalizare foto); sau prin importul listelor în formate proprii (cum ar fi Excel, CSV). Formele care vor fi procesate vor fi organizate într -o listă detaliată.

Formele poziționare:

Aceste forme pot fi aranjate pe panou, fie manual, fie automat. Formele care sunt cuibărite sunt încărcate din lista curentă a proiectelor.

Mașini

Odată ce forma este așezată pe foaia plată, secvența de tăiere poate fi optimizată. Acest proces de optimizare include eliminarea căilor de tăiere suprapuse, tăierea segmentelor de tăiere conflictuale și completarea secțiunilor neterminate prin prelucrarea ulterioară. Scopul optimizării secvenței de tăiere este de a minimiza numărul de rotații ale capului de tăiere și de deplasare inactivă.

Metodele de prelucrare suportate includ tăiere dreaptă, tăiere curbată, tăiere înclinată, notare, filetare și grooving V -.

Tehnologiile de tăiere susținute includ tăierea discului, tăierea cu jet de apă, frezare și foraj.

Sistemul utilizează prelucrarea automată rotativă, permițând efectuarea operațiunilor de tăiere folosind fie un tăietor de foraj/frezare, fie o duză cu jet de apă.

Un manipulator al cupei de aspirație se mișcă și poziționează foaia pentru a finaliza operația de tăiere, iar piesele de lucru pot fi încărcate și descărcate automat.

Pentru a verifica secvența de tăiere, sistemul acceptă gestionarea datelor materiale și simularea mașinii virtuale.

Funcționalități software

Manevrarea tăierii plăcilor

Instrumente CAD 2D

Cuibărit manual/automat

Calculul traiectoriilor optimizate pentru tăierea discului

Prelucrare automată de odihnă pentru a completa tăieturile folosind un instrument tăiat - Drill/Mill sau un instrument cu jet de apă

Mișcarea bucăților de plăci prin manipulatorul cupelor de aspirație

Achiziționarea și corectarea imaginii plăcii printr -o cameră

Simulare solidă cu îndepărtarea materialelor și controlul coliziunilor

Detalii imagini

01

Sistem de control - CNC

Brand: ESA
Original: Italia
În partea de sus a sistemului CNC de linie cu ecran tactil pentru setare ușoară și procesare automată. Poate face o lucrare complicată de prelucrare ușoară, perfectă și eficientă.

02

Software - pegasus CAD/CAM

Brand: Pegasus

Original: Italia

* Ușor de utilizat -- Foarte ușor de utilizat, nu necesită nicio abilitate avansată a computerului.
* Fiabil -- Actualizări frecvente și suport de înaltă calitate.
* Puternic - diferite module și instrumente pentru o mulțime de tehnologii și mașini.

03

Captarea imaginii de placă (opțional)

Aplicația permite achiziționarea și prelucrarea fotografiei SLAB, prin corectarea distorsiunii lentilei și rectificarea acesteia. Prin imaginea dobândită, formele pot fi aranjate pe placă, evitând imperfecțiunile materiale în timp ce identifică nervurile care trebuie prelucrate; De asemenea, este posibil să calificați geometric marginea plăcii.

04

Servomotor digital

Brand: ESA

Original: Italia

Un servomotor fără perii cu magnet permanent cu unități intergrate, conceput pentru a obține o integrare digitală totală cu CNC -urile ESA, creează o putere de control fiabilă pentru axele X, Y, Z și C

05

Fusuri electro -

de înaltă calitate controlată de un invertor care permite reglarea NR. de revoluții de la 0 la 6000 rpm, astfel acordând utilizarea instrumentelor de lamă și diamante, cum ar fi un foraj de bază sau un tăietor de frezare. Schimbarea instrumentului este de tip manual.

06

Modul de gravură (opțional)

* Tip: ax electric
* Viteză rotativă: 0-24000 rpm
* Putere: 5,5 kW

Comparativ cu fusul machnic, viteza de rotire a acestui fus electric este super mai mare. Face gravură fină și mai rapidă, sau face tăierea curbelor, tăierea colțului prin frecare și mult mai repede.

07

Galvanizare (opțional)

Galvanizarea poate preveni imersiunea aerului, a apei și a altor medii corozive la oțel, îmbunătăți rezistența la coroziune a mașinii, îmbunătăți rezistența mecanică și prelungește durata de viață a serviciului.

08

Ghid liniar

Brand: Hiwin

Original: Taiwan, China
Produse celebre,echipament de calitate superioarăFolosit pe Crossbeam și Carling pentru o precizie ridicată a tăierii și a duratei de viață îndelungate.



Unitate de presetare a lamei (opțional)

Măsurarea automată a diametrului lamei și a instrumentului de diamant

Detector de grosime a plăcii (opțional)

Originea: China

Sistem pentru a detecta automat grosimea plăcii.

Platforma de cauciuc (opțional)

Impermeabil și fără deformare

Ușa de salvgardare (opțional)

Se recomandă o perdea ușoară sigură pentru prevenirea muncii - leziuni conexe.

Dulap electric

Companiele electrice de marcă, cum ar fi ESA, Schneider, Sanch, sunt adoptate pentru a asigura performanțe stabile.

Ghid liniar

Brand: Hiwin
Original: Taiwan, China

Certificatul nostru





Mașină de tăiere a plăcilor

Mașină de piatră CNC

Mașină cu jet de apă

1: Toate mașinile de piatră sunt complet inspectate și testate de către Departamentul de control al calității Hualong înainte de expediere.
2: Întreținere tehnică fără viață.
3: În perioada de garanție de 12 luni, dacă există defecte în produsele noastre, piesele de schimb vor fi furnizate gratuit; În afara perioadei de garanție, piesele de schimb vor fi furnizate la prețul costurilor.
4: Instalare gratuită, funcționare și antrenament de întreținere.
5: 24/7 Asistență tehnică.
6: Versiunea în limba engleză a manualului și ghidului de operare furnizat.

1) Toate părțile înfășurate de peliculele PE impermeabile și/sau bulele de aer.

2) părți de rezervă și accesorii de dimensiuni mici ambalate în cartoane de placaj.

3) Cu frânghii de oțel pentru a fi fixate în container, anti - skid adecvat pentru expedierea pe distanțe lungi.

FAQ

Q1: Ce materiale de piatră sunt potrivite pentru mașinile dvs.?
A1: Mașinile noastre de piatră sunt utilizate pe scară largă pentru tăierea și prelucrarea granitului, marmurii, cuarțului, gresiei și materialelor ceramice noi.

Q2: Mașinile de piatră ale lui Hualong sunt complicate de instalat și de funcționat?
A2: Echipamentul lui Hualong este proiectat cu funcții utilizator -, folosind sistemul de operare ESA italian cu o interfață de utilizator intuitivă. Oferim instrucțiuni detaliate de instalare și suport tehnic la distanță pentru a asigura o pornire rapidă.

Q3: Cum este garantată calitatea mașinilor noastre?
A3: Folosim componente electrice de marcă internațională (cum ar fi ESA și Schneider) și fiecare mașină suferă un test riguros de operare continuă de 72 de ore înainte de a părăsi fabrica.

Q4: Care este timpul de livrare?
A4: Timpul de livrare pentru modelele standard este în general în jur de 30-40 de zile. Modelele personalizate pot necesita un timp de plumb mai lung pe baza cerințelor specifice.

Q5: Ce servicii oferiți după sosirea echipamentului?
A5: Oferim îndrumări la distanță, instalare și asistență de punere în funcțiune și, atunci când este necesar, pe serviciul - de către inginerii noștri de peste mări.

Q6: Cât durează instalarea și comisionarea mașinilor de piatră?
A6: Timpul de instalare și punere în funcțiune pentru mașinile de piatră variază în funcție de tipul și scala echipamentului.

Q7: Care este perioada de garanție? Ce acoperă?
A7: Oferim o garanție de an -. Toate componentele majore (sistem electric, sistemul de acționare etc.) vor fi înlocuite gratuit dacă se găsesc probleme de calitate sub utilizare normală.

Q8: Ce se întâmplă dacă mașina defectează?
A8: Echipa noastră de vânzări profesionistă după - poate identifica rapid problema prin telefon, video sau diagnostic de la distanță și poate oferi piese de schimb și asistență tehnică prompt.

Q9: Purtați și piese de schimb sunt disponibile cu ușurință?
A9: Oferim piese de schimb autentice, iar accesoriile utilizate frecvent sunt în stoc. De asemenea, expediem unele piese purtate cu echipament pentru a asigura o producție neîntreruptă.

Q10: Care este durata de serviciu tipică a mașinii? Cum se menține?
A10: Recomandăm inspecții periodice ale sistemului electric, lubrifierea căilor de ghidare și liniile de apă pentru a asigura funcționarea stabilă și pentru a prelungi durata de serviciu a mașinii.
